建筑設計

建筑設計效果圖重要嗎？

答案是 非！常！重！要！

idea都在腦子里，只有圖才能讓人看到你腦海里那個閃閃發光的世界，但如果作圖的技術太差， 就會閃成這個樣子：

效果圖的世界是一個繽紛多彩的世界， 各種妖魔鬼怪層出不窮， 一不留神就會誤入歧途。

所以今天，小美就來介紹比較常用的幾種效果圖美化大法，三個常用的風格，refresh your portfolio：拼貼風格效果圖、寫實風格效果圖以及清新風格的效果圖。

寫實風格效果圖

制作共分為三個部分：1、建模；2、渲染；3、后期。

做寫實渲染，建全模是必須的，有真實的凹凸進退才會有真實的光影效果?？梢钥吹侥Ｐ蜕纤惺姆挚p，不同材料交接處都建了實際體量而不是用線分隔，因?yàn)槌^(guò)VRAY卡通材質，其他的渲染出來是沒有線框的，而且真實的分縫會渲出真實的光影效果，切記若要對模型進行渲染尤其是寫實級的渲染，一定要將每個細節都建出來。

渲染過程最主要分三步：

1、材質制貼圖制作及VRAY材質賦予；

2、環境光及各種輔助光源布光；

3、主面板渲染參數調節。

為什么要提到貼圖制作，作為寫實渲染，用SU自帶的貼圖是不行的，分辨率低而且材質庫有限，百度里搜的高清貼圖也是不行的，因?yàn)槎鄶?shù)貼圖賦予到SU里面都不是無縫拼接的，同一張貼圖在交接處會不連續，因此好的材質貼圖搜集是非常重要的。

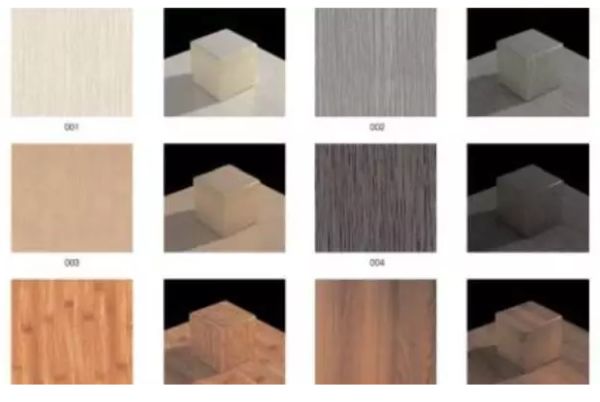

分享下常用的貼圖包素材：

1、CG http://texture.com，一個非常好的貼圖網站，只要注冊賬戶便可享用1K以上分辨率貼圖的下載，而且多數貼圖都是無縫貼圖。

2、Evermotion Textures貼圖，做為一家在國際上享有盛譽的建筑模型網站，提供大量精細的3D模型及貼圖，其貼圖質量非常高，除過貼圖外，還有渲染出的各種植物素材png，每棵植物都包含多個太陽角度的渲染，非常方便實用。

3、arroway高級貼圖包，此貼圖包廣泛運用于各種渲染器，是一種非常高級的貼圖，包含各種反射及凹凸層，V FS亦可使用，但材質初始設定將不再是standard標準材質層而要使用VR AY BRDF材質，其渲染出的材質質感非常真實，是任何材質貼圖都無法比擬的。

一般效果圖玻璃材質制作到此結束，但要制作更加真實的玻璃效果，還需加入凹凸貼圖（B UMP）。

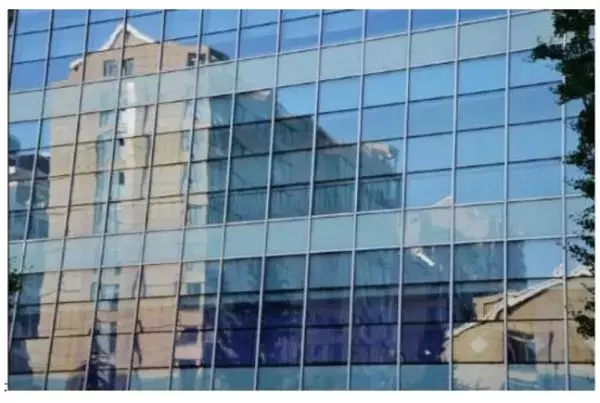

觀察一些高層辦公樓正面玻璃幕墻我們會發現，玻璃幕墻并不是完全的平面，制造工藝并不能制作出絕對平面，而是有很多起伏。這會導致玻璃反射的外部環境是扭曲的，類似于略起波瀾的水面，因此寫實級玻璃渲染需要在以上參數基礎上加入凹凸貼圖控制玻璃起伏，類似于渲染水面材質，在凹凸貼圖里選擇噪波（Noise），調節振幅頻率等選項控制起伏大小。

至此玻璃材質制作完成，當然所有參數數值的調節不是絕對的，需要根據感覺不斷測試已達到滿意效果。

最后一點就是關于折射，玻璃是有厚度的，因此會發生折射現象，它反射的畫面會移位，但是玻璃的厚度對整個建筑來講是微不足道的，它的折射也是微不足道的，因此我渲染玻璃是不會添加折射層，折射會消耗大量渲染時間。除非渲染一些玻璃球體或水滴等細節場景 。

俗話說三分靠渲染七分靠后期，當然那些全球頂級的效果圖公司對PS后期嗤之以鼻，但不可否認PS的確是后期處理利器。后期處理仁者見仁智者見智，作為建筑師的最基本技能，P圖過程不再贅述，強大的PS甚至可以將SU裸奔圖P出寫實級效果。

關于植物素材的選擇，Evermotion 素材包提供各個光照方向的植物素材，只要素材與整體環境光匹配，稍加處理即可。

拼貼風格效果圖

拼貼制圖思路就是在高清圖片上附加一個蒙版來打破圖片邊界，從而制造出一種拼貼感。這樣做的好處在于，你的圖片有了一種不那么死板的拼貼風格，同時圖片保留了全部要表達的信息、細節和分辨率這些有價值的部分。

蒙版最好是最后再加，意思就是說一張邊界完整的圖片還是必要的。而且即使蒙版的效果不盡如人意也沒關系，直接去掉蒙版對原圖也不會有任何破壞。

下面是一張?jiān)谧雒砂嬷斑吙蛲暾幕A(chǔ)渲染。（為了更好地演示蒙版，圖像做了降低飽和度的處理）

藍色的地方就是遮蓋的部分。如何創建這一蒙版呢？首先建立新圖層，將其挪至所有圖層的最上層。然后選擇多邊形選擇工具;開始選取想要遮蓋的部分，選好后在選區內填充白色。反復試驗過哪些地方需要遮蓋以及一些組合效果。

這是一步簡單的操作，但整個圖片的調子一下就不一樣了。

最終的渲染使用的V-ray，分辨率4500px X 2500px.然后調整了顏色、材質，p上了人物。最后轉至TOPAZ LABS PS PLUGIN （似乎是一個ps插件）來進一步加工細節。

清新風格的效果圖

清新的（性冷淡風）效果圖現在已然成為了現在最受推崇的表現方法。比如下圖： 簡單的線稿和淡雅的素材拼貼，放在作品集里立顯逼格！

下面我們就來看看怎么制作這樣的效果表現圖。

Step1：建模

用su拉出簡單的弧形體塊，并隨手掏出窗洞就好，將庭院透視調整好，建立場景。

Step2：PS處理建筑部分

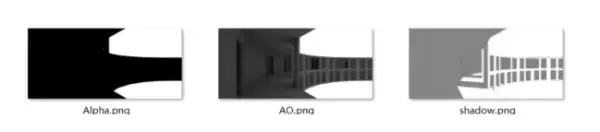

首先，用camera raw 將ao圖duang一下（這部分主要是為了提亮底圖），接著我們可以把shadow圖采用「疊加」 的形式添加其上，那么下一步就是畫窗戶線和加外墻的材質了。

Step3：PS添加背景

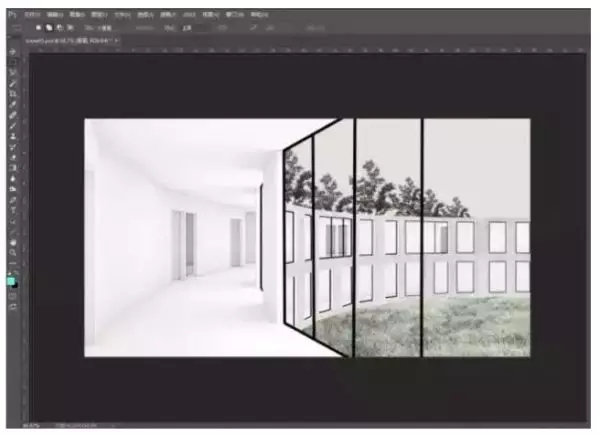

這步關鍵在于素材的選擇啦，找對素材，然后利用alpha圖做蒙版，大致得到如下的效果。

Step4：PS添加前景

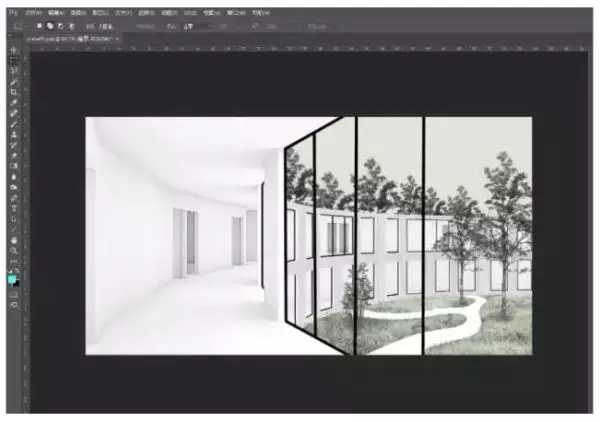

這部分的前景主要包括前景植物、前景人、前景裝飾畫、還有前景家具，依舊是選取合適的素材。（所以說選擇真的很重要啦）

Step5：調節曲線和色相

憑-感-覺

這里簡單介紹了三種比較常見的效果圖，大家都掌握了嗎？！

不過我們還是鼓勵大家能夠基于對自己設計的表達，有目的性地表現，得到有自己風格的表現性圖紙。

要表現自己的風格，當然離不開軟件的熟練掌握及各種圖紙的深度解讀。
